熱泵的起源可以追溯到19世紀，經過長時間的實踐發展，無論是熱泵技術的種類（水源熱泵、地源熱泵、空氣源熱泵等），還是熱泵的使用領域（大型商用、小型家用，熱水、冷暖等），這些在國外都已經非常成熟，特別是熱泵的起源地歐洲，熱泵的發展比較發達。我們來介紹下德國和瑞典熱泵采暖的經典工程系統圖，看看他們的熱泵采暖是如何做的。

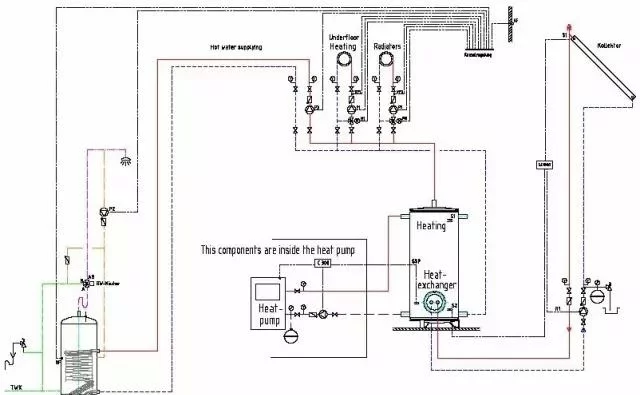

德國的熱泵采暖工程圖

太陽能、熱泵等多熱源配合，洗浴用水與熱泵水分開

亮點：太陽能、熱泵等多熱源配合，洗浴水與熱泵水分開。

亮點1：多熱源配置：既有太陽能也有熱泵，甚至還有備用電輔助；

亮點2：太陽能的水與采暖的水，都通過水水換熱，嚴格不混水；

亮點3：洗浴用水與熱媒水也是通過水水換熱，嚴格不混水；

亮點4：每天地方的熱媒水各自通過一個小泵進行馴化，而不是用一個大泵代替；

亮點5：洗浴熱水回水循環是必備的，避免浪費水。

可以看到工程圖上還有很多的閥件、傳感器、膨脹罐等等。要知道，這只是普通的家庭采暖系統，很多國內的消費者、經銷商甚至是熱泵廠家都覺得根本沒那必要，我們國內的熱泵采暖要求是物美價廉，能省則省。這才真正體現出德國人的嚴謹。

從上面的熱泵采暖工程圖我們就能知道，其實每個德國的家庭，都是按照一個熱能源站的標準做的。這可能也是未來國內的家居系統發展設想——家庭能源站，結合家庭大數據，分析出哪里需要冷，比如冰箱、飲水機、空調、新風處理，就送到哪里去，哪里需要熱，如采暖、烘干、洗衣、洗浴，就送到哪里去，制冷同時再把熱量回收備用！但這是一個很浩大的設想，任重道遠。
